明渠式紫外线消毒器有哪两种结构形式

明渠式紫外线消毒器是一种采用先进的高强度汞齐灯安装在污水处理明渠管道上的装置。它有两种结构形式：按照水流边界的不同可以分为封闭式和敞开式的UV消毒器。

一、封闭式系统

封闭式UV消毒器是一种承压型设备，它由金属筒体和带有石英套管的紫外线灯组成，用于将待消毒的水封闭处理。

消毒器一般采用不锈钢或铝合金制造筒体。为提高其对紫外线的反射能力和增强辐射强度，内壁常进行抛光处理。同时，紫外灯的数量也可根据处理水量来进行调整。有些消毒器还在筒体内壁加装了螺旋形叶片，以改善水流的运动状态，避免死水和管道堵塞。产生的紊流和叶片锋利的边缘能将悬浮固体打碎，使得微生物附着物完全暴露于紫外线辐射之中，提高了消毒效果。

消毒器可以分为封闭式、敞开式和浸没式。敞开式消毒器适合处理中大量的水，通常用于污水处理厂。封闭式消毒器一般用于处理中小量的水，或者在需要施加压力，并且不能在明渠中使用的情况下。

紫外线灯管在各种系统中可与密封石英套管一同安放，无论是与水流方向垂直还是平行布置。平行布置的系统具有较小的水力损失和均匀的水流形式，垂直布置的系统则能够使水流产生紊动，提高消毒效果。

二、敞开式系统

经过重力作用，水在敞开式UV消毒器中流动，从而被消毒并灭活水中的微生物。敞开式系统可以分为浸没式和水面式两种。

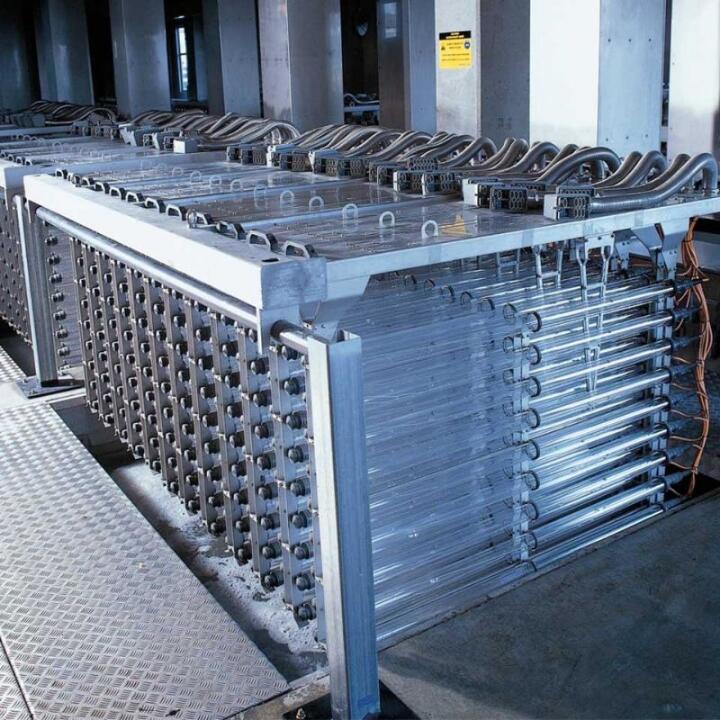

浸没式又被称为水中照射法。它是将带有同心圆石英套管的紫外灯放置在水中，让水从石英套管的周围流过。当需要更换灯管(组)时，可以使用提升设备将其抬高至工作面进行操作。这种方式的构造比较复杂，但可以高效利用紫外辐射能，并且效果好且易于维修。

水面照射法又称为水面式，是一种将紫外灯放置在水面上方，利用平行电子管产生的平行紫外光来对水进行消毒的方法。相比于浸没式，水面照射法更简单，但能源利用不高，消毒效果也不理想，因此在实际生产中很少被采用。
